XTK-700P型順磁氧純度分析儀

產品簡介：
XTK-700P順磁氧純度分析儀采用5.6” TFT智能LCD觸摸屏顯示，儀器攜帶方便，操作簡單。采用英國進口長壽命壓力機械順磁氧

(機械啞鈴式)傳感器，結合新型單片機技術研發而成的便攜式順磁氧氣純度分析儀，直接測量O2氣體的高純體積濃度，精確度高，

可靠性好。內置抽氣泵，開機自動空氣校準零點。

工作原理：
XTK-700P型順磁氧純度分析儀利用氧氣具有順磁性這一物理特性，是進行高純度氧濃度檢測的理想儀器。

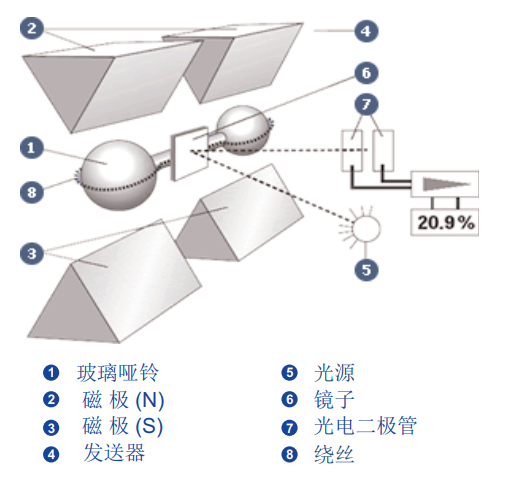

如圖：傳感器氣室內的兩個磁性之間，安裝了連個充滿氮?dú)獾牟Ａ颍ㄋ追Q“啞鈴”），他們固定在一個可以轉動的同軸支架上。被測氣體

中的氧氣會被吸入磁場，產生對球體的作用力，從而對轉軸產生一個力矩，這個力矩大小和氧氣的含量具有線性關系。
首先，通入氮?dú)猥@得支架零點。支架中間的鏡子可以把光源反射到光電傳感器上，讀出支架的偏轉位移，傳感器將信號反饋到支架周圍的線

圈。這個反饋信號有兩個目的。

第一，當氧氣進入傳感器，對支架產生扭矩，光電傳感器將信號反饋到線圈，產生一個反饋電流，線圈在電流作用下對支架產生一個恢復原來

平衡的扭矩。反饋電流的大小與被測氣體的體積磁化率成正比，因此，通過計算，直接形成與氧氣分壓的比例關系。這樣氧氣含量就可以通過

測量反饋電流大小來精確得知。

第二，這個電磁反饋使支架更加“穩固”，因?yàn)樵黾恿斯逃蓄l率，使得支架能快速從震動中恢復平穩。

優勢特點：
● 滿量程的精確度優于1%
● 集成過濾，抽氣泵等為一體的設計
● 接觸氣體部件耐腐蝕
● 傳感器單元溫度控制
● 響應快速
● 長時間測量的穩定性好
● 控制單元集成強大的電子處理組件
技術參數：
